臺車式熱處理爐的外殼由鋼板和型鋼焊接而成，電爐爐襯材料采用輕質耐火保溫磚砌筑，夾層置硅酸鋁纖維氈保溫，爐殼與爐襯硅鋁釬夾層之間填充膨脹至石粉保溫，爐口采用重質防撞磚、臺車面層重質高鋁防壓磚。電爐爐體與臺車之間采用迷宮式耐火材料砌筑外。本電爐加熱元件均為螺旋狀發熱體，擱置在爐側擱絲磚及臺車砌體上，加熱元件材料為通用0Cr25AL5，元件較高使用溫度1200℃。

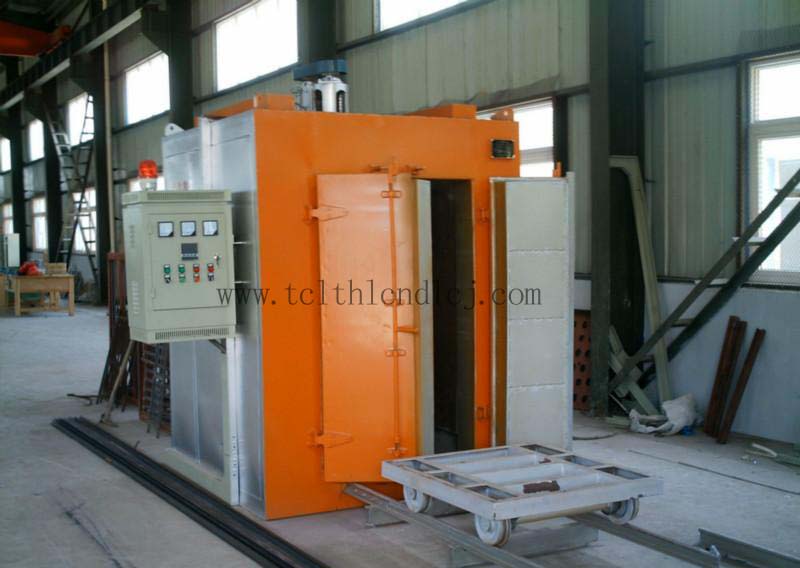

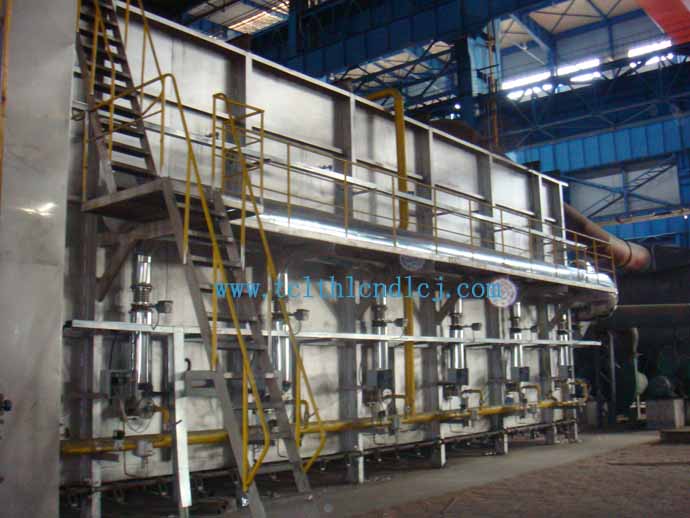

       臺車式熱處理爐是屬于周期式作業爐，爐膛不分區域。臺車爐的結構：爐底為一可移動的臺車。加熱前，臺車在爐外裝料，加熱件放在專用的墊鐵上，然后由牽引機構將臺車?yán)霠t內進行加熱，加熱之后再由牽引機構將臺車?yán)鰻t外卸料，之后或用吊車將加熱的工件吊到鍛壓設備上進行加工。

       本案例臺車式熱處理爐的爐門升降是通過滾動輪在導軌上，上下滾動而實現的，這樣既保證了關閉爐門時爐門砌體與爐體砌體之間的吻合密封，又保證了在開啟的過程中不會摩擦損傷砌體，爐門及臺車運動均是由電動機通過蝸輪蝸桿減速機減速，鏈條傳動來提供的，并裝有電磁制動器進行適當?shù)恼{(diào)整。

       大功率電爐配套多臺電爐自動控溫柜，分別對多區加熱進行自動控溫和對爐門臺車運行控制，每臺電柜上裝有二塊儀表，一塊為中園圖自動記錄儀，主要對爐溫進行自動控制和自動記錄，另一塊為數顯控溫儀，主要對爐溫進行超溫自動斷電保護，并具有當主控儀表損壞時，代替主控儀表進行自動控溫的功能，當作超溫報警斷電保護功能使用時，應將儀表設定溫度調整到高于主控儀表50℃范圍。 配套多支熱電偶、多根補償導線、分別與多臺電柜的儀表配合使用。

       為提高該熱處理爐的爐溫均勻性，電爐采用多區加熱，并在爐門和后墻上布置加熱元件，加熱元件布置圖及接線圖，電阻絲繞制成形圖均附在技術文件中，應妥善保管，以便將來維修更換。
